Tato kapitola je věnovaná
jednomu kousku mého vybavení - mimoosému pointačnímu
zařízení (OAG) Tracker III od firmy Taurus Technology. Ten
jsem zakoupil s přesvědčením, že vyřeší několik
potíží, které mne až dosud trápily při
fotografování.
špatné hledání
pointační hvězdy v důsledku malého zrcátka
a možnosti pouze jeho rotace, nikoli
radiálního posuvu u mnou vyrobeného OAG
nutnost odmontovávání
fotoaparátu při ostření parfokálním
okulárem a při každém hledání objektu,
který je slabý tak, že není vidět na matnici
poměrně velká vinětace
okrajů snímku, daná malým průměrem mého
starého OAG vlastní výroby
Předem je třeba říci, že
Tracker III všechny tyto problémy skutečně odstranil,
takže příprava na pořízení snímku se mi nyní dost
podstatně zrychlila a je i pohodlnější. Investice je
to sice značná, ale dokáže z amatérského doma
vyrobeného dalekohledu a samozřejmě i z dalekohledu
koupeného udělat podstatně lepší a pro
fotografování vhodnější přístroj.
Popis
Celý Tracker je vyroben z nějaké tvrdé lehké hmoty
či kompozitu, takže je na svoji velikost poměrně
lehký, avšak po utažení všech šroubků velmi tuhý.
Provedení je robustní a přesné. Pohyblivé součásti
mají sice vůle, které na první pohled vypadají
velké, ale po utažení polyamidových šroubků se
opravdu ani nehnou. Rozhodně ho nelze srovnávat s
obávanými nekvalitními plastovými díly levných
dalekohledů. V dodávce bylo kromě všech dílů také
několik náhradních polyamidových šroubků, imbusové
klíče pro seřizování zrcátek a náhradní stavěcí
šroubky zrcátek. Je to docela dobrý nápad, protože
závity nejsou metrické a případné ztracené šroubky
by se velmi špatně sháněly. Součástí dodávky je i
rozsáhlý návod, samozřejmě v angličtině.

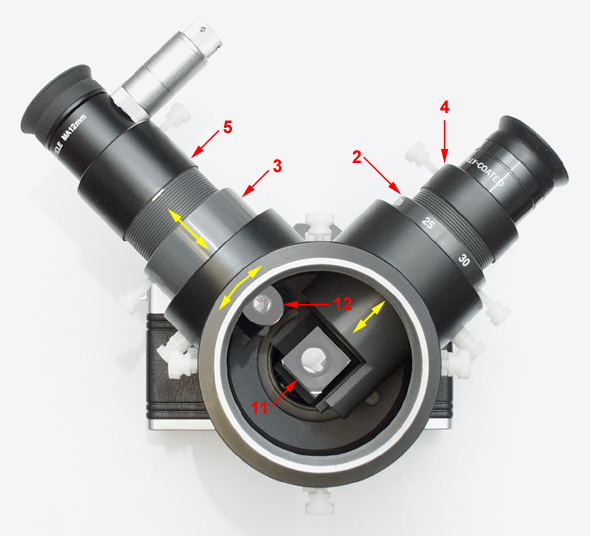

Na horním obrázku vidíte pohled
do vnitřní části Trackeru. Obsahuje dvě zrcátka.
Jedno (eliptické - 12) slouží jako OAG a druhé
(obdélníkové - 11) odrážející obraz do okuláru,
pokud se nefotografuje a posuvná část (2) je zasunuta
do cesty svazku, který jinak dopadá na film. V posuvné
části (2) je šroubovatelná objímka (4), do které se
upíná 1.25" okulár. Toho lze s výhodou využít
k zaostřování pomocí parfokalizovaného
krátkoohniskového okuláru. Nejprve zaostříme
samotný fotoaparát namontovaný na Trackeru pomocí
některé z přesných metod (ostří nože, ronchi
mřížka). Potom vložíme okulár s f=6mm či méně do
objímky (4) a šroubováním objímky zaostříme tento
okulár. Pak zajistíme objímku proti posunutí
odpovídajícím šroubkem. Kromě zaostřování se tato
část používá jako hledáček, ve kterém je vidět
to, co bude vidět na snímku, při vhodně zvoleneém
okuláru spíše s delší ohniskovou vzdáleností (já
používam pro posouzení záběru 40mm okulár a pro
ostření 4mm okulár). Podobně je řešená i druhá
posuvná část OAG (3) a šroubovací objímka v ní
(5). Do ní se zasouvá pointační okulár nebo CCD
autopointer. Taktéž je vhodné si ho dopředu zaostřit
a polohu objímky zajistit šroubkem. Při hledání
pointační hvězdy lze objímku 3 posunovat v
radiálním směru a celým tělem Trackeru otáčet na
části, přes kterou je připojen k dalekohledu, po

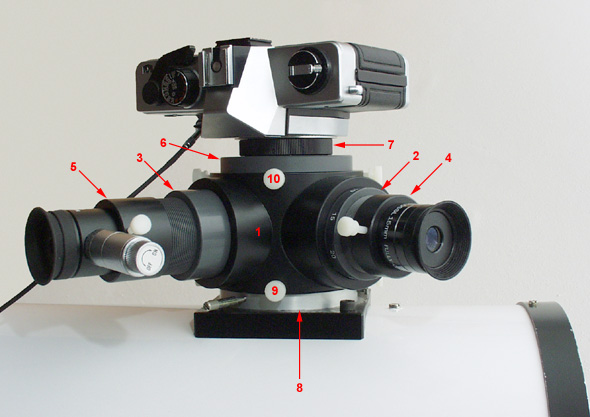

mírném povolení některého ze šroubků (9 - obrázek
níže). Nezávisle na tom lze natáčet i částí 6 po
povolení šroubku 10. Obě spojení jsou chytře
vyřešena tak, že po povolení nevzniká vůle v
žádném směru, ale přesto je pohyblivost pěkná, s
konstantním třecím odporem daným mírou povolení
šroubků. Na části 6 je našroubován standardní T2
kroužek (7), podle toho, jaký máte fotoaparát. T2
kroužek koupíte v každé lepší fotoprodejně.
Hledání pointační hvězdy je velmi pohodlné a i
velikost eliptického zrcátka je dostatečná, takže
obraz je dost jasný. Malou nevýhodou je koma, která je
v pointačním okuláru u světelnějších dalekohledů
patrná, protože zrcátko je dost daleko od optické
osy. Na přesnost pointace to ovšem nebude mít velký
vliv. Výhodou je naopak to, že zrcátko OAG ve
většině případů nestíní část pole 35mm
kinofilmu, protože ho lze nastavit tak, aby do svazku
paprsků dopadajícíh na film nezasahovalo vůbec, nebo
jen minimálně.
Výrobce dodává Tracker po
jednotlivých komponentech, takže si lze objednat
vlastní tělo, posuvné části a objímky do nich pro
různé účely, pro připojení okuláru, různých
druhů autopointérů a CCD kamer. Objímky se liší
svojí délkou (celkem je 6 typů). Taktéž otočné
části pro připojení k dalekohledu a k fotoaparátu
jsou v různých provedeních např. pro 2"
okulárový výtah nebo se závity pro přímé
připojení na různé typy vyráběných dalekohledů
(průměry závitu 2" a 3.25"). Část pro
připojení fotoaparátu nebo hlavní CCD kamery je buď
v provedení se závitem na T2 kroužek (2 různé
délky) nebo s 1.25" otvorem pro kamery s 1.25"
průměrem upínací části a dále ještě s 2"
závitem kompatibilním se závitem na běžně
vyráběných SCT dalekohledech. Existuje i možnost
neobjednat některou část vůbec, a vyrobit si
vlastní. To je i můj případ, kdy připojení k mému
stavěnému dalekohledu je vyřešeno z duralu
vysoustruženým kroužkem s drážkou shodnou jako na
dílu 6 (pro připojení fotoaparátu), který se
zasouvá do příruby (8) na boku tubusu o průměru 75mm
a zajišťuje šroubem s rýhovaným držátkem. Popis
jednotlivých prvků, které lze objednat, a také jejich
aktuální ceny můžete nalézt na stránkách výrobce.
Díl 6 pro připojení
fotoaparátu v sobě navíc obsahuje osazení o průměru
2" s pojistnými šroubky, do kterého lze montovat
různé prvky (filtry, reduktory, tele-extendery,
adaptéry pro okulárovou projekci) takže nenarůstá
délka optické sestavy, jako když se šroubují za
sebe. Také již mám vyrobenu kopii tohoto dílu mírně
modifikovanou tak, že do ní lze upevnit komakorektor Celestron MPCC.
Vinětace
Zkoumal jsem rozdíl ve vinětaci obrazového pole 35mm
kinofilmu se starým OAG o průměru 44mm a s novým
Trackerem III. Výsledek je vidět na flat-field
snímcích níže a hraje jednoznačně ve prospěch
Trackeru. Je to dáno jeho velkým vnitřním průměrem
(okolo 70mm). Zastínění na okrajích již odstranit
nelze, neboť je stíní vlastní tělo fotoaparátu
(závit pro T2 kroužek). Na snímku je patrný také
malý pokles osvětlení zorného pole směrem k okrajům
v celé ploše snímku. Ten je způsoben rozměry
sekundárního zrcátka, které je díky tomu, že se
ohnisko dostalo dále od tubusu nyní poněkud malé.
Zvětšení o 1.5 cm by to mělo vykompenzovat. Takže
na to možná také časem dojde. Ale i s tímto jevem je
to nyní podstatně lepší a jsem spokojen.
starý
OAG vlastní výroby
Tracker
III
Půjde
to na můj dalekohled?
To je jistě otázka, která napadne každého, kdo si
bude chtít Tracker pořídit. Pokud máte nějaký z
běžne vyráběných dalekohledů se standardním
2" okulárovým výtahem nebo dalekohled typu SCT s
2" či 3.25" závitem na zadní straně, lze
Tracker použít za předpokladu, že lze ohnisko dostat
alespoň 15 cm od okraje okulárového výtahu či
15 cm za zadní stěnu SCT či podobného dalekohledu s
otvorem v hlavním zrcadle. Problém může nastat s
menšími Newtony s průměrem tak pod 20cm (ať již
koupenými či vyrobenými doma). Obvykle ohnisko není
alespoň těch 15cm od boku tubusu a dost jich má jen
1.25 palcový okulárový výtah. Lze to vyřešit
odmontováním objímky zrcadla, uříznutím části
tubusu na dolní straně a novým upevněním objímky
zrcadla. Tím se dostane primární zrcadlo blíže k
sekundárnímu zrcátku a o stejnou míru se posune
ohnisko dále od tubusu. Pozor však, pokud je změna
polohy větší, může se sekundární zrcátko stát
malým a způsobit nerovnoměrné osvětlení zorného
pole, či dokonce snížení světelnosti. Vše je třeba
dopředu rozmyslet, proměřit a dobře spočítat. Dle
mých výpočtů se dá řící, že 20cm Newton se
světelností f/5 je asi tak nejmenší dalekohled, na
který má význam toto zařízení montovat. U menších
průměrů se dostanete do problémů, že je třeba mít
sekundární zrcátko neúměrně velké vzhledem k
halvnímu zrcadlu, čímž se hodně stíní a klesá
kontrast obrazu a rozlišovací schopnost. Maximální
akceptovatelné zastínění primárního zrcadla se
obvykle udává jako 1/3 jeho průměru.
Nákup
E-mailem nebo faxem zašlete objednávku se soupisem
komponent, které jste si zvolili. Přijde vám zpět
potvrzení objednávky s cenou a údaji pro platbu.
Pomocí kreditní karty nebo bankovním převodem
zaplatíte. Tak do 14 dnů až jednoho měsíce od
připsání platby na účet firmy zboží dorzí do ČR
a Vám přijde z vyclívací pošty oznámení a
vyúčtování cla a DPH. Po zaplacení Vám přijde
zásilka poštou, nebo si můžete na vyclívací poštu
zajet a zaplatit i vyzvednou vše na místě. Akce je dle
mé zkušenosti celkem bezproblémová.
Celkové
zhodnocení
Zařízení je to pro fotografování velmi užitečné a
dobře funkční. Nenalezl jsem žádnou vadu či
nedomyšlený detail. Snad kromě toho, že by mohla být
nějaká po tmě dobře viditelná indikace vysunutého
dílu s velkým zrcátkem. Snadno se zapomene zasunutý
před otevřením závěrky a potom sbohem pracně
pointovaná hodinová expozice. Na to je třeba dát
pozor a neustále si to připomínat, až to přejde do
krve a člověk to dělá automaticky. Představoval bych
si však tak třetinovou až poloviční cenu za toto
zařízení. Chápu ovšem, že je to způsobeno
především kursem dolaru, stejně jako u všeho
příslušenství a dalekohledů z těchto končin
světa. Šikovný řemeslník či kutil s dobře
vybavenou dílnou (soustruh + frézka) by byl schopen
podobné zařízení zřejmě bez problémů vyrobit, v
duralovém provedení (byť poněkud těžším). Pouze
zrcátka by bylo třeba někde nechat vyrobit na
zakázku. Nedělám si ovšem iluze, že by cena byla
nižší, pokud by se to zadalo jako zakázková výroba
jednoho kusu nějaké firmě.
